Hardware Interno (cuestionario 1)

¿Que es el  Motherboard?

Es la tarjeta de circuito impreso que sirve como medio de conexión para todo el hardware interno.

¿Como es también llamado el motherboard?

Placa base, placa madre, tarjeta madre o board ( en ingles motherboard, mainboard )

¿Para que es diseñado el motherboard

Para realizar tareas especifica para el funcionamiento de una computadora

Las cuales son:

• Conexión física.
• Administración, control y distribución de energía eléctrica.
• Comunicación de datos.
• Temporizador
• sincronismo
• Control y monitorio

¿Cuales son los componentes de un motherboard?

• socket: entrada de zócalo del procesador - zócalo de memoria - chip-set - ( Northbridge y Southbridge ).
• Slot: entrada de ranura para procesadores tipo tarjeta.
• Conector AT: conector del power supply de apagado mecánico.
• Conector ATX: Conector del power supply de apagado automático.
• USB: puerto serial universal.
• LTP1: Para la conexion de impresoras, es un puerto en serie de 36 pines.

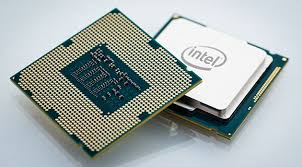

¿Que es el procesador?

Es un circuito integrado que contiene todos los elementos de una

 ( unidad central de procesamiento ) o CPU.

¿Que significa las siglas CPU?

Unidad Central de Procesamiento en ingles

( Central Processing Unit)

¿Cuales son los tipos de procesadores?

• Socket: es para procesadores que son cuadrado con la forma de microchip.
• Slot: es un procesador en forma de tarjeta.

¿Que es una unidad central de procesamiento?

Esta representa el corazón del computador, encargándose de coordinar y controlar todas las actividades del sistema de datos incluyendo el control de dispositivos tanto de entrada como de salida.

¿Que es la memoria RAM?



Se trata de una memoria de semiconductor en la que se puede tanto leer como escribir información. Es una memoria temporal, pierde sus datos cuando se queda sin energía.

¿Que significa las siglas RAM?

Random Access Memory Module
(Memoria De Acceso Aleatorio)

¿Cual es la función de la memoria RAM?

Su función es desahogar al procesador de todas la tareas.

¿Como esta compuesta la memoria RAM?

Se compone de uno o mas chips

¿Que es la memoria ROM?

Es una memoria de semiconductor destinada a ser leída y no destructible, es decir, que no se puede escribir información sobre ella y que conserva intacta la información almacenada, aunque se interrumpa la energía (memoria no volátil).

¿Que significa las siglas ROM?

Read Only Memory
( Memoria de solo lectura)

¿Cual es la función de la memoria ROM?

Su función es almacenar datos de computadora, distribuye los programa que esta estrechamente ligado al soporte físico de la computadora.


¿Que es el BIOS?

Es un departamento de la ROM que tiene que ver con el control de los periféricos.

¿Que significa las siglas BIOS?
Basic input output system ¿Como funciona el BIOS?

se trata de un programa especial, que se pone en marcha al encenderse el PC, comprueba que todos los periféricos funcionan correctamente.

¿En que lenguaje esta escrito el BIOS?

En lenguaje ensamblador.

¿Cual fue el primer operativo que apareció el termino BIOS?

CP/M

¿Que es el disco duro?

Se llama disco duro al dispositivo encargado de almacenar información de forma permanente en una computadora.

¿Cual es el nombre en ingles del disco duro?

Hard Disk, abreviado con frecuencia HD o HDD.

¿Cuales son los diferentes estándares de comunicación del disco duro con la computadora?

Integrated Drive Electronic (IDE) y SATA.

¿Que significa las siglas IDE?

Entorno Integrado De Desarrollo.

¿Cuales son las partes que forman la estructura física del disco duro?

• Plato: cada uno de los discos que hay dentro del disco duro.
• Cara: cada uno de los dos lados de un plato.
• Cabezal: equivale a dar el numero de cara , ya que hay un cabezal por cara.
• Pista: una circunferencia dentro de una cara.
• Cilindro: conjunto de varias pistas; son todas las circunferencia que están alineadas verticalmente (una de cada cara).
• Sector: cada una de las divisiones de una pista.
• Master Boot Record:

¿Que es el puerto USB y como funciona?

 es un bus estándar industrial que define los cables, conectores y protocolos usados en un bus para conectar, comunicar y proveer de alimentación eléctrica entre computadoras, periféricos y dispositivos electrónicos.

¿Que significa las siglas USB?

Universal Serial BUS.

¿Que es el puerto COM1 y como funciona?

es un interfaz que designa una norma para el intercambio, serie de datos binarios entre un DTE (Equipo terminal de datos y un DCE (Data Communication Equipment), aunque existen otras situaciones en la que también se utiliza la interfaz Rs-232.

¿Como es también conocido el COM1 ?

Electronic Industries Alliance Rs-232c.

¿Que es el puerto PS/2?

es creada por IBM en 1987 y empleada para conectar teclados y ratones.

¿Que significa las siglas de PS/2?

Personal System/2.

¿Que es el power supply?

es el dispositivo que convierte la corriente alterna (CA), en una o varias corrientes continuas (CC), que alimentan los distintos circuitos del aparato electrónico al que se conecta (computadora, televisor,impresora, router, etc.)

¿Que es el conector molex?

es un conector de llave que se enchufa a una unidad óptica o un disco duro.

¿Que es la tecnologia ATX?

Es conector ATX, es el conector mas grande del power supply de 20 o 24 pines el cual energiza al motherboad.
Le distribuye 20 pines al motherboad y los 4 restante al procesador o CPU.


Perifericos de una computadora

Periféricos de una computadora

Los periféricos son piezas que no son de vital importancia para el funcionamiento de la computador.

Perifericos de entradas

Un dispositivo de entrada es cualquier periférico ( dispositivo del equipamiento del hardware de computadora ) utilizado para proporcionar datos y señales de control a un sistema de procesamiento de información.

Mouse:

El mouse es un dispositivo apuntador utilizado para facilitar el manejo de un entorno gráfico en una computadora .

Teclado:

es un dispositivo o periférico de entrada, en parte inspirado en un teclado de una maquina de escribir, que utiliza una disposición de botones o teclas, para que actúen como palancas mecánicas o interruptores electrónicos que envían información a la PC.

Lápiz óptico:




Periférico de entrada para computadora en forma de una varita fotosensible, que puede ser usado para apuntar a objetos mostrados en un televisor de CRT o un monitor.

Tableta digitalizadora:



Es un periférico que permite al usuario introducir gráficos o dibujo a mano. También permite apuntar y señalar los objetos que se encuentran en la pantalla.

Micrófono:


es un aparato que se usa para transformar las ondas sonoras en energía eléctrica y viceversa en grabaciones y reproducción de sonido.

Camara Web:

Es una pequeña cámara digital conectada a una computadora la cual puede capturar imágenes y transmitirla a través de Internet.

Impresora multifunción:




Es un periférico de entrada y salida que se puede conectar a la computadora y que posee las siguientes funciones dentro de un mismo y único bloque físico:

• Impresora
• Escaner
• Fotocopiadora

Escaner:




Se utiliza para convertir, mediante el uso de la luz, imágenes impresas o documentos a formato digital.



Periféricos de salida:

Un periférico de salida es un dispositivo electrónico capaz de imprimir, mostrar o emitir señales que sean fácilmente interpretables por el usuario.

Impresora:

Es un periférico del ordenador que permite producir una gama permanente de textos o gráficos de documentos almacenados en un formato electrónico.

Monitor:

El monitor o pantalla del ordenador es el principal dispositivo de salida ( Interfaz ), que muestra datos o información al usuario.

Bocinas:

La bocina es un dispositivo capaz de convertir energía eléctrica en energía acústica que se radia al aire.

Data show:

El data show es un sistema de lentes, permitiendo así mostrar imágenes fijas o en movimientos.

Plotter:

El plotter es una maquina que se utiliza junto con el ordenador e imprime en forma lineal.

Auriculares:

Los auriculares son transductores que reciben una señal eléctrica originada desde una fuente electrónica.

Armado de una Pc

Pasos para armar una PC

Lo primero que tenemos que hacer para armar una PC es armar el CPU que es la unidad central de procesamiento que es el componente principal del ordenador.

Para armar el CPU lo primero que tenemos que tener es el case o gabinete que es lo que funciona como protector de todas las piezas que conforman el CPU.

     Paso 1: Power Supply ( Fuente de alimentación )

En electrónica, la fuente de alimentación o fuente de poder es el dispositivo que convierte la corriente alterna (CA), en una o varias corrientes continuas (CC), que alimentan los distintos circuitos del aparato electrónico al que se conecta (computadora, televisor, impresora,  etc.).

Lo colocamo en el case como se ve en la imagen siguiente:



   Paso 2: Procedemos a colocar los power supply screws
  (tornillos de suministro de energía)



Paso 3: Pasamos al motherboad

La placa base, también conocida como placa madre o placa principal(motherboard o mainboard en inglés), es una tarjeta de circuito impreso a la que se conectan los componentes que constituyen la computadora.

Una placa base típica admite los siguientes componentes:

• Conectores de alimentación de energía eléctrica.
• Zócalo de CPU (mono-procesador)
• Ranuras de RAM.

.

                               Paso 4:  La RAM

La memoria de acceso aleatorio (Random Access Memory, RAM) se utiliza como memoria de trabajo de computadoras para el sistema operativo, los programas y la mayor parte del software. En la RAM se cargan todas las instrucciones que ejecuta la unidad central de procesamiento (procesador) y otras unidades del computado.


La procedemos a colocar en el motherboad





 Luego la sujetamos con los ajustadores blanco como lo indica la imagen:

Paso 5:  CPU ( UNIDAD CENTRAL DE

PROCESAMIENTO )

La unidad central de procesamiento es el hardware dentro de una computadora u otros dispositivos programables, que interpreta las instrucciones de un programa informático mediante la realización de las operaciones básicas aritméticas, lógicas y de entrada/salida del sistema.

PROCEDEMOS A COLOCARLO:

Paso 6: La pasta térmica ( thermal compound )

La pasta térmica será aplicada sobre el difusor térmico integrado, o bien, si carece de él sobre el encapsulado del microprocesador, teniendo especial cuidado al aplicar que no se esparza sobre otros elementos conductores presentes en la CPU como resistencias.

Se debe aplicar una cantidad justa adecuada, muchas veces poner un exceso de producto puede ser completamente contraproducente, empeorando la refrigeración que una cantidad justa, proporcional e idónea produciría.

COLOCAMOS LA PASTA TÉRMICA EN EL PROCESADOR:

PASTA TÉRMICA COLOCADA EN LE CPU:

Paso 7: Heat Sink

El heat sink o disipador de calor del procesador, es un dispositivo que incorpora un ventilador y/o algún mecanismo que permite mantener la temperatura del procesador en un rango aceptable.

Lo colocamos encima de la pasta térmica que se encuentra en el CPU:

Luego lo ajustamos:

Paso 8: procedemos a ensamblar el heat sink o dispersador de calor  al motherboad

Paso 9: instalamos el motherboad en el case



Debe estar colocado de la siguiente manera:

Paso 10: procediendo a colocar los tornillo ( motherboad
 screws) para sujetar el motherboad en el case.



Paso 11:  luego colocamos la targeta de video, de red y sonido, como lo muestra la imagen.






 Después de esto pasaremos a instalar los dispositivos de hardware


Paso 12: instalamos el disco duro ( hard disc drive HDD)





Paso 13:  colocamos HDD screws











Paso 14:  unidad de CD.

En informática, la unidad de disco se refiere al aparato o dispositivo de almacenamiento de datos que realiza las operaciones de lectura o escritura en los medios o soportes de almacenamiento con forma de disco.

Procedemos a colocarla:

Luego lo ajustamos con sus screws:




Paso 15: Floppy Disk

Una vez acabado eso pasaremos a conectar los cables internos. Los primeros cables que instalaremos serán los cables de la fuente de poder, en la siguiente imagen muestra los cables y los colores que indicaran donde serán conectados estos cables.



 Todos los cables debemos colocarlo de la siguiente manera:

Paso 16:  una vez acabado el paso anterior , lo que haremos es cerrar el CASE con sus tapas, para luego ser ajustadas con los tornillos :

Paso 17: cables de los dispositivos externos.

El primer cable que conectaremos sera el del Monitor



Luego conectamos el Teclado que su entrada es de color Morado :

 Luego conectaremos el Mouse que tendrá una entrada de color Verde :

Conectar el USB :

 El cable de red

Conectamos la Antenna Wireless

Ultimo paso: procederemos a conectar en cable de alimentación

LISTO
